电压暂降补偿装置

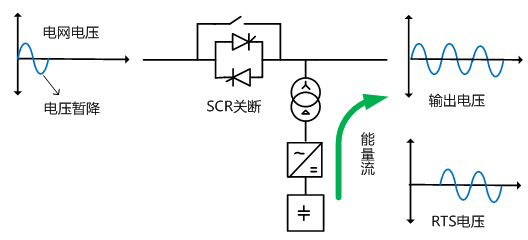

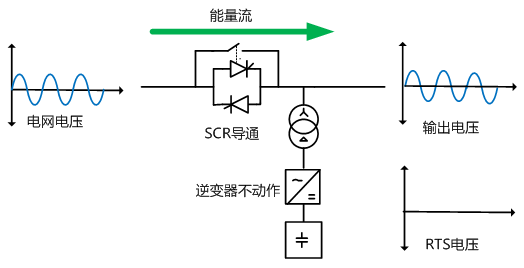

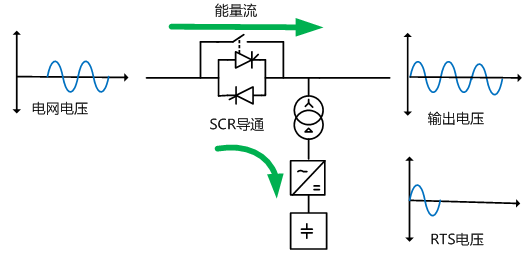

电压暂降补偿装置为实时控制型动态电压调节器，高可靠性、无电池、免维护产品。实时控制型动态电压调节器NVR是一种成本有效的电压暂降解决方案，它使用极其快速的电压矫正来去除工厂或办公室电源中的电压暂降、暂升，保证负载继续运转而不被中断。 仅在电压暂降时介入，高效率，免维护 ，10% ～ 90% 电压暂降，电压中断，电压暂升全治理，采用注入变压器， 变压器和主线分离，安装简便。其工作原理拓扑如下图所示。

电压暂降补偿装置应配备故障自动切换旁路。自诊断发现异常后，自动旁路功能按照先合后分原则，先将工厂电网电源接入被保护设备，然后切断自身与被保护设备的连接，不会由于自身的异常和旁路切换危害到被保护设备。

储能单元选择超级电容。电压暂降补偿装置控制电路需配备密封防尘装置，并配备良好的散热装置，保证散热。

电压暂降补偿装置为串联或并联在路中，能够实时在线监测进线电压，当电网电压瞬间跌落时，电压暂降补偿装置需能够快速探测响应电压暂降，电压暂降探测并完成补偿时间小于5毫秒。

电压暂降的原因

天气原因:（如：闪电、暴雨、大风以及下雪等）是造成电压暂降的主要原因。由于输电线路大都暴露在大自然中，受到雷电、大风的影响很容易击穿线路之间的绝缘介质，造成线路之间或线路对地放电，产生电压暂降。

设备冲击：大电机启动、短路故障、线路切换、配电装置故障这些原因也会造成电压暂将。

不可预知的偶然事件:（如：交通事故、建筑施工造成输电线路损坏、人为操作失误以及一些小动物进入配电室）也是造成电压暂将的原因之一，由于以上原因也会造成线路之间或线路对地放电，产生电压暂降。

电压暂降的危害

●  电压暂降往往引起用户电气设备不能正常工作,究其原因主要有：

● 交流电压不足，供应电能不足，导致设备停运；如典型的桥式整流的电源电路。

● 电压低引起设备电源监视回路跳闸，设备停运；

● 电压低引起紧急关闭电路等的速动继电器动作切断电源；

● 电压暂降恢复时上升脉冲引起设备的复位电路不正确动作，设备重启；

● 电压相角跳变或不平衡电压暂降引起不平衡保护继电器动作，设备停运。

● 连续性生产行业受影响程度最大，单次电压暂降造成的经济损失从数万元到数千万元不等。

● 直接经济损失：产品损失、材料损失等；

■ ● 间接经济损失：降低成品率、设备启动时间损失等；

■ 其它损失：延迟交货，客户信誉损失、影响设备使用寿命损失等。
